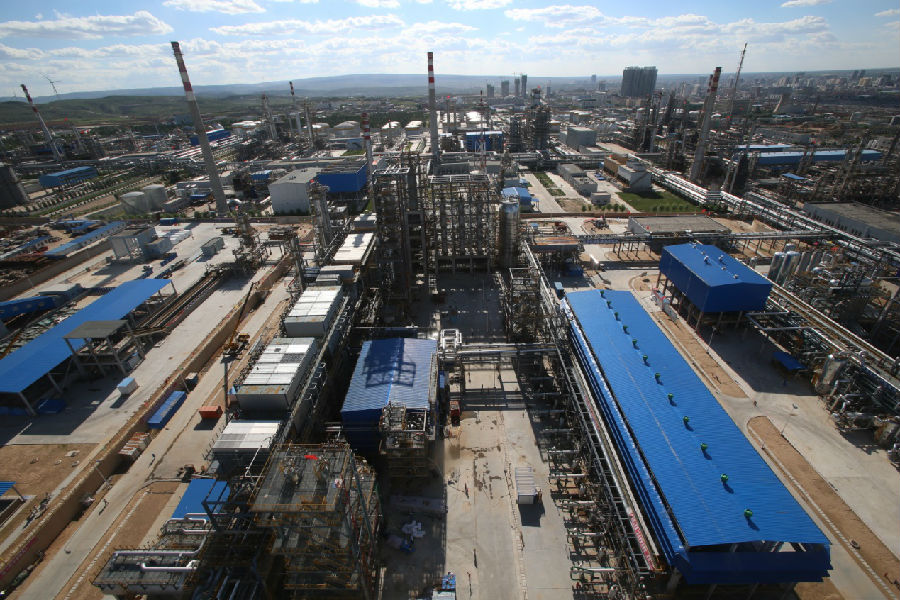

延长石油集团煤-油共炼试验示范项目



项目名称:延长石油集团煤-油共炼试验示范项目

业主名称:陕西延长石油(集团)有限责任公司油煤新技术开发公司

建设地点:陕西省榆林市靖边县

项目规模:45万吨/年悬浮床加氢裂化装置

项目执行时间:2011年~2014年

项目工作范围:项目建议书+项目可行性研究+基础设计+EPC

项目简述:

本项目实行项目经理负责制,采取强矩阵式项目管理组织结构,项目组设置设计组、采购组、施工组及项目控制组,作为项目执行主体,各职能部门分别提供人力资源及技术支持,并对项目执行实施全过程的监督、检查与考核。

项目设计采用了先进的设计软件,确保项目设计的先进性,主要有流程模拟采用ASPEN PLUS或PRO II软件;换热设备采用美国传热研究中心HTRI的Xchanger Suit软件;塔类设备采用美国精馏工程研究中心FRI的的筛孔塔板计算程序与国内自己开发的有效版本的浮阀、填料等各类塔计算程序;管道平面图、管道轴测图采用PDS及配套软件;结构计算分析采用PKPM系列软件和STAAD-PRO结构计算软件;设备强度计算采用SW6-2011 V1.0(化工设备中心站)软件计算。

项目装置组成:

45万吨/年悬浮床加氢裂化装置主要由油煤浆制备单元、悬浮床加氢裂化单元、固定床加氢裂化单元、液渣减压分离单元、产品常压分馏单元、煤基沥青砂成型单元、燃料气脱硫及胺液再生单元和紧急泄压系统、膜分离系统、循环氢压缩机及新氢压缩机系统等组成。

技术特点:

1、煤油共炼技术能源转化效率高(≥70%)、液体收率高(≥70%)、水耗低、三废排放少,产品质量好(柴油质量指标达到欧Ⅴ标准),可同时解决石化行业重劣质油高效转化和煤化工行业煤高效液化两个领域的难题。

2、悬浮床加氢裂化反应临氢并使用Y-CCO高效催化剂,对重(劣)质油中的重金属含量、硫含量、残炭值等没有特别限制。

3、悬浮床加氢裂化反应过程中原料中的残炭、沥青质、金属等均吸附在Y-CCO高效添加剂上,重金属和生成的焦炭最终沉积到添加剂上,添加剂随后在热高压分离器底部分离,从根本上解决了装置长周期运行难题。

4、利用煤与重油之间呈现出的促进重油改质和煤液化的协同效应,能够实现两种原料的最优转化率,达到较高的液体收率。

5、把煤的直接液化和液化油提质加工与串联在一套高压系统中,避免了分立流程物料降温降压又升温升压带来的能量损失。

6、装置流程短,投资省(可节约20%左右)。
